Le nichoir 2020 - 2021 est la 5eme et 6eme version de mes nichoirs vidéo.
Dans ces 2 versions, les modifications principales sont :
- La gestion du nichoir via internet
- La mesure de la température et de l'hygrométrie dans le coeur même du nichoir
- Le comptage précis des entrées, sorties et passages furtif des oiseaux
- La mise en ligne en LIVE de ces informations.
Le V5 - V6, le nichoir connecté !! ...

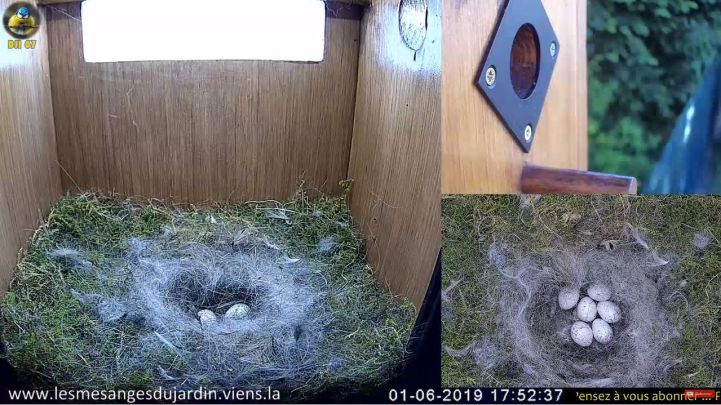

Les cameras transmettent le flux à un DVR ( enregistreur réseau ) dès qu'un élément bouge dans le champ de ces dernières. Sur ce DVR sont donc stocké toutes les images. Cela me permets de réaliser des montages vidéos de temps en temps mais également de compter le nombre de passage par le trou d'envol.
En ce qui concerne la transmission en LIVE du flux des cameras, j'utilise OBStudio ( logiciel de streaming ) encode le flux pour le diffiser sur Youtube. Le PC permets de transmettre en 720P.

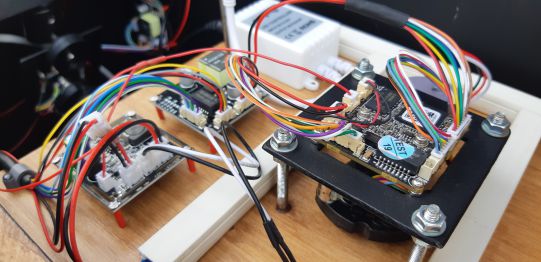

La partie prise de vues est réalisée graçe à 3 cameras IP 1080P POE (POE pour Power Over Ethernet). Le système permet d'alimenter et et transferer les données par le même cable RJ45
- les 2 cameras intérieures sont équipées d'un zoom 3x permettant de zoomer sur le sujet mais l'autre interet majeur est de pouvoir regler le focus sur les oeufs par exemple sans avoir à se soucier de la hauteur du nid.....
- la dernière camera extérieur n'a pas de zoom toutefois elle est équipé de lemière IR.
Les supports des cameras sont réalisé "maison" lol !
Les cameras sont équipées d'un micro mais hélas ce dispositif reste encore à améliorer car j'ai pas mal de bruit dans le retour audio ..
Sur le coté latéral de la chambre de ponte se trouve un insert en plexi permettant l'entrée d'un peu de lumière naturelle. A l'opposé de cette source de lumière, il y a une palque de verre permettant de séparer le local technique de la chambre de ponte ....
Au début je pensais que la lumière du jour suffirait mais hélas non, les images étaient fade...j'ai donc ajouté un éclairage LED. Mais avec les LED "chaude" le rendu était trop jaune et avec les LEd "froides" le rendu trop froid .. lol.
J'ai donc installé 6 leds bi-ton commandé par un controleur permettant de basculer de la température de couleur 100% chaud à 100% froid et cela à distance à l'aide d'une telecommande IR. Actuellement je suis en 70% froid + 30% chaud.
Le système bascule sur une vision nocture à 21h via l'horloge pour revenir en mode jour à 6h le matin.
Je peux également agir sur ce basculement via une telecommande.
L'éclairage nocture est réalisé par 4 LED's IR 850nm de 90°
Le nichoir 2019 est la 4eme version de mes nichoirs vidéo.
C'est au fil du temps que j'ai ajouté des options et/ou modifié celui deja existant.

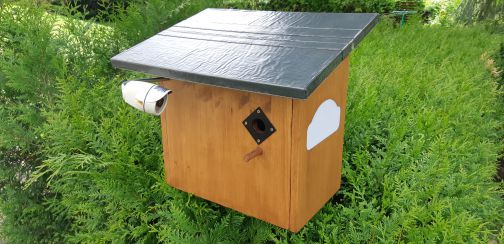

Le V4 est un nouveau nichoir, mis en place en semptembre 2018 dans mon jardin.

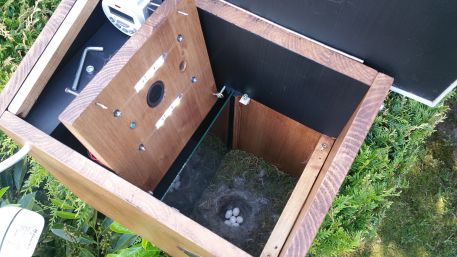

Il est construit en bois de PIN assemblé par des lamellos® c'est à dire sans vis mais uniquement collé. L'ouverture peut se faire sur les 2 cotés et par le haut.
Après avoir essayé plusieurs solutions de traitement du bois, huile de lin, lasure,laques, vernis .... j'ai opté pour celui-ci d'un vernis à base d'eau en aplication de 2 couches.
L'huile de lin à l'avantage du naturel mais le bois traville beaucoup et vieilli vite !
Les dimensions du nichoir sont de 30cm de large pour 20cm de profond et une hauteur de 40cm.
Cela m'a permis d'avoir une chambre de ponte de 15x20 cm.
La plus grande chambre de ponte de mes nichoirs.
Le toit est traité avec une bande bitumineuse équipé d'un larmier sur tout le pourtour.
Le trou d'envol, orienté à l'EST est de 32mm et équipé d'une plaque d'acier pour prévenir des attaques des Pics !
Le V4 et ses détails ...

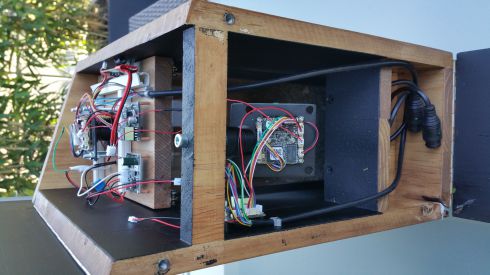

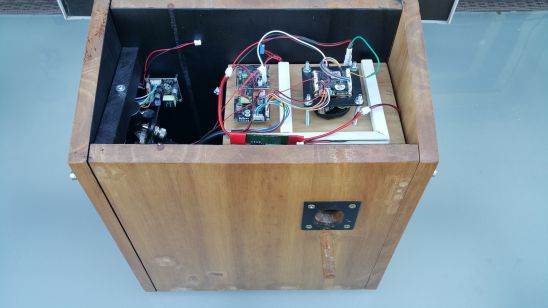

Cette version 2018 est la première en version en bi camera HD avec apport éclairage complémentaire de jour On retrouve sur cette version les "+" de la version précésente.
Ouverture totale latérale, droite et gauche, apport de lumière pour les cameras ... etc.
Alimentation de la camera en POE pour simplifier le cablage .
Cette version 2018 est la première en version en bi camera HD avec apport éclairage complémentaire de jour comme de nuit.
Avec cette 2eme camera il est donc désormais possible de suivre l'évolution de la nidification avec une vue latérale !
La construction passe en pin avec une chambre de ponte de 12x12cm.
Le V1 ... Nichoir "proto"
Le V3 ... Nichoir "boite aux lettre"

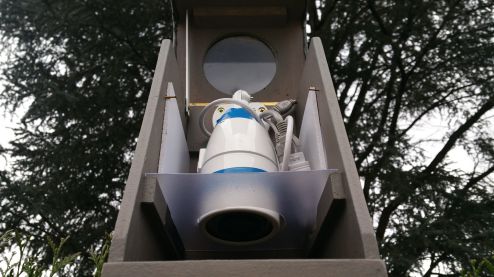

Cette version en 2016 était la première avec une camera HD fixe intégrée au nichoir. Elle est réalisée en contreplaqué de 8mm lasuré avec une lasure à l'eau .

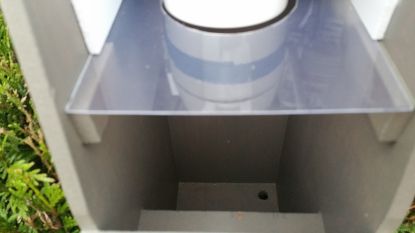

Elle intégrait alors déja deux ouvertures latérale pour l'entrée de la lumière nécessaire à la prise de vue.
Avec du recul, je me suis rendu compte de la difficultée d'accès au nid pour y retirer un petit mort par exemple ... Il n'y a pas d'ouverture latérale.
la chambre de ponte fait 12x12 cm.
En 2019, ce nichoir à été retenue par un couple de mésange chez me parents. 2 Nichées avec 13 oisillons à l'envol cette année là !
